Holz nachrüsten am Armaturenbrett

Aus /8-KnowHow

Ihr braucht dazu:

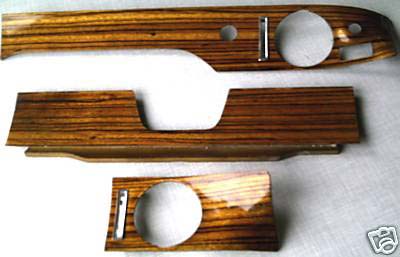

• einen guten 2-teiligen Holzsatz (idealer Weise mit vorhandenen Schrauben rückseitig und den integrierten Chromrahmen für die Düsenhebel)
• die passende Handschuhfachklappe mit Holzeinsatz

Werkzeug:

• Nagel (zum Durchdrücken der Stifte im Handschuhfach)
• Dremel oder ähnliches (keine Bohrmaschine, weil eine der 2 Bohrungen genau in Höhe der Lenkradsäule sitzt...)
• Flachfeile klein
• M4-Nuss zum Befestigen der Holzteile mittels 2x M4-Muttern
• evtl. Pflaster für die Finger (rein optional...)

Reihenfolge nach belieben ...

Ich bin wie folgt vorgegangen:

• Handschuhfachklappe durch Lösen der Schrauben abbauen
• Beleuchtungseinheit im selben durch Lösen der Streuscheibe abziehen - Stecker lösen
• nun mittels Nagel die Stifte der 2-teiligen Hülsen im Handschuhfach durchdrücken (fallen leider in den Innenraum); Hülsen mit Nagel abziehen
• Handschuhfachkasten nach vorne rausziehen
• Schlauch der Belüftungsdüse rechts abziehen (kann ganz schön fest sitzen)
• Regulierhebel der Düse nach vorne gerade herausziehen, Rahmen des Hebels durch Umbiegen der Laschen lockern und abziehen
• jetzt Düsenrahmen aussen festhalten und Düseninnenteil verdrehen, bis es aus dem Raster herauskommt - Position des Oberteils genau merken, sonst blockiert es beim Einbau!

Nun zerfällt die Düse in: Gehäuse, Deckel, Düse, Haltering, Feder..

Optional könnt Ihr Euch mittels feiner Schleifpaste (KratzerEx) daran machen, die gesamte Einheit auf Hochglanz zu polieren - besonders den Haltering und die Düse: die dreht dann wieder wie neu nach dem Einbau und gleitet wunderbar... Ich empfehle die Feder etwas nachzuspannen, da sich er Abstand durch das Holz etwas vergrössert.

Nun zum Problem:

Die Düsen rasten nicht mehr wegen dem Holz! Mittels Flachfeile die Laschen der Raster etwas zum Rand hin verlängern. Wer dazu keine Geduld hat kann die Düsenrohre mit Komponentenkleber von innen ohne Raster fixieren (wie gesagt - die Notlösung weil "Oneway").

Nun das Holz einpassen - Bohrung durchführen, Holz rechts unter die A-Säule schieben, durch Bohrung stecken und mittels Scheibe und Mutter befestigen. Ob ihr das A-Brett aufschneidet, um noch besseren Sitz zu erhalten, bleibt Euch überlassen. Ich habe es nicht getan.

Düse montieren, Schalter aufsetzen, evtl. Chromrähmchen der Düsen neu befestigen. Wenn alles funzt Handschuhfach einstecken, Lampe anklemmen, Klappe festschrauben.

Jetzt habt Ihr schon die halbe Miete...

Nun mit vollem Elan weiter: zieht das Kombi-Instrument raus!

• Jetzt wirds nochmal knifflig... um zu verhindern, dass der Zugschalter der Feststellbremse nach hinten schnellt und im Innenraum abtaucht, müsst Ihr den Aufsatz abschrauben, aber die Sprengring noch drauflassen! Nun den Hebel innen mit einem Draht gegen Zurückschnellen sichern - jetzt Sprengring ab - sodass nur noch die Welle herausragt, Mutter auch noch abdrehen.
• Der Lichtschalter wird nach Lösen der Mutter durch festes (wirklich festes) Ziehen GERADE abgezogen (sonst leidet die Birne innen)!
• Nun wieder gut einpassen, anzeichnen und mit dem Dremel bohren.
• Holz links an der A-Säule unterschieben, in die Bohrung setzen, abermals mit U-Scheibe und Mutter fest anziehen.
• Düse wie oben beschrieben bearbeiten und montieren.
• Feststellhebel montieren (Draht erst abziehen, wenn Sprengring wieder angebracht), Lichtschalter montieren.

WICHTIG: HOLZLEISTE NUN GUT ABDECKEN ODER ABKLEBEN, UM BESCHÄDIGUNGEN BEIM MONTIEREN DER ANSCHLÜSSE DES KOMBI-INSTRUMENTES ZU VERHINDERN !!!!!!

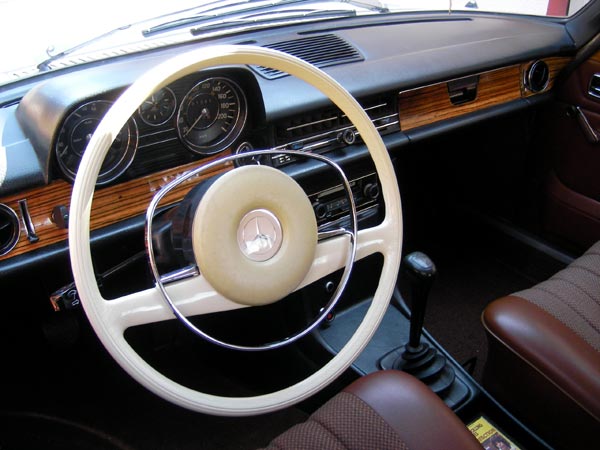

Willkommen im Holzmichelclub....

Wünsche erfolgreiches und problemlosen Gelingen.

AndyS

PS: jegliche Sachmängelhaftung meinerseits wird ausgeschlossen!

---

Erstellt am 09.05.2009 von AndyS
